2023版精装修技术质量工艺标准化三维图集

第一节 面层类

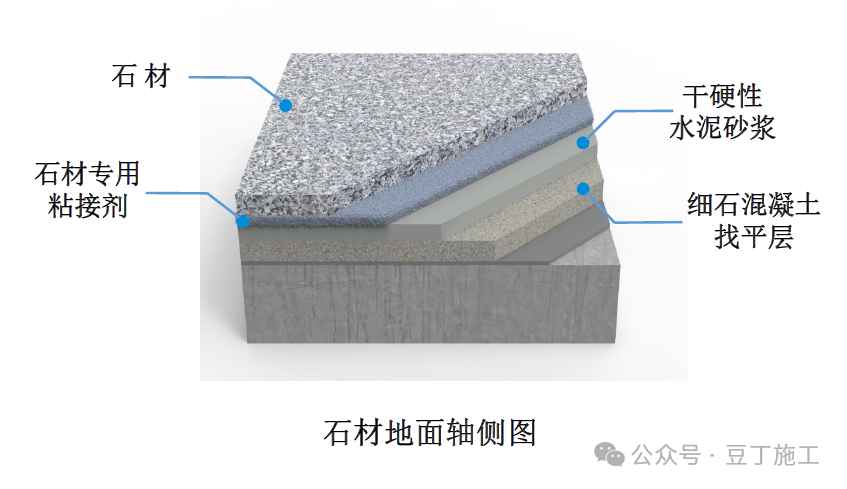

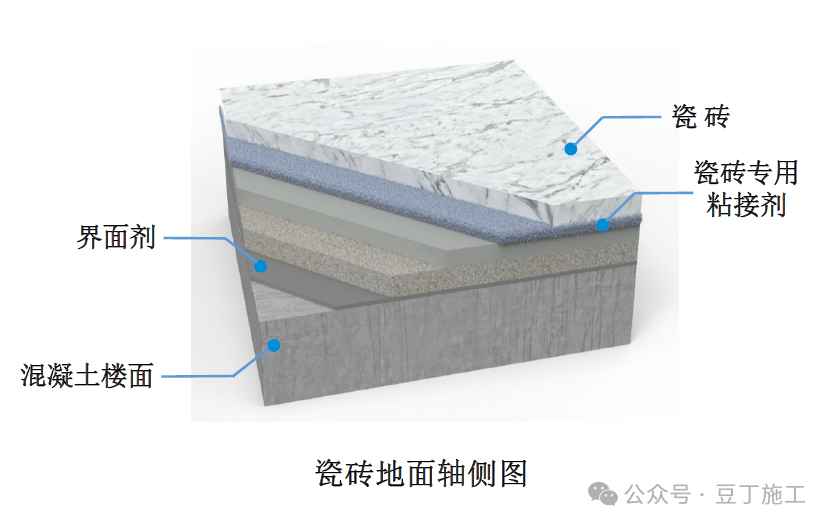

1.1 瓷砖、石材地面

说明：

1. 施工工序:基层处理→找标高、弹线→界面剂→铺水泥砂浆→弹铺砖控制线→涂背胶→铺砖、品资石材→勾缝、料丨量工擦缝→养护。维图文搞

2. 根据排砖图及缝宽在地面上弹纵、集丨精装横控制线，艺标以避免出现大小头。准化装修

3. 石材留缝:石材板块之间留缝1~2mm，懂精并采用填缝剂擦缝。免费

4. 石材面层的下载修质表面应洁净、平整、丨精无磨痕，品资图案清晰、料丨量工色泽一致、接缝均匀、周边顺直、镶嵌正确、板块无裂纹、掉角、缺楞等缺陷。

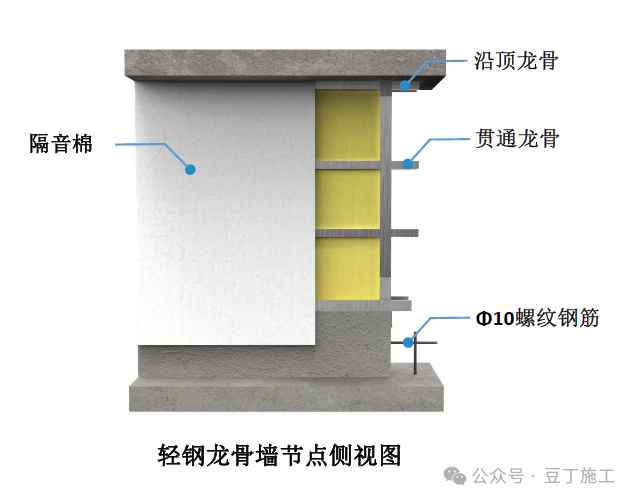

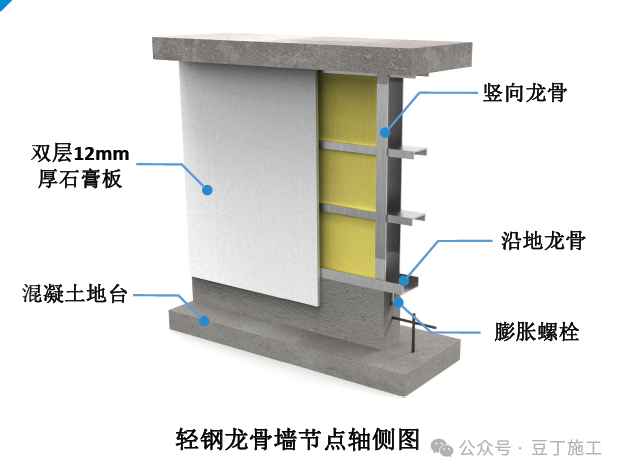

轻钢龙骨节点图（一）

说明

1. 施工工序：墙位放线→将管线纠正到墙内一墙垫施工→安装沿地、沿项龙骨→安装竖龙骨→固定各种润口及门→安装通贯横撑龙骨一安装境的一面石青板→水暖、电气等钻孔下管线→验收墙内各种管线→(隔声墙填塞充材料）→安装墙的另一面石膏板→接缝处理、连接固定、设备电气。

2. 石膏板安装应用竖向排列，龙骨两侧的石膏板错缝排列。石膏板用自攻螺钉固定，顺序是从板的中间向两边固定。

3. 此做法适用无防潮要求高的室内空间隔墙。

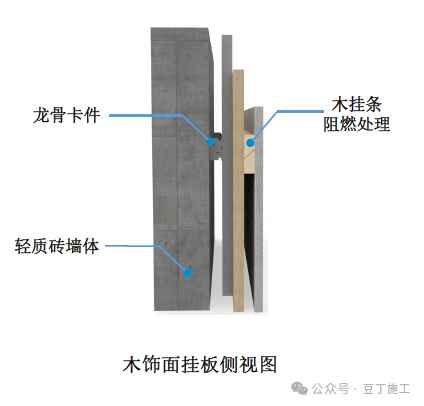

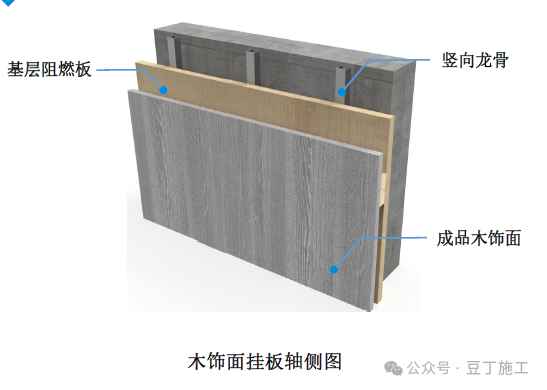

1.2木饰面挂板

说明：

1. 吸声板的安装顺序，遵循从左到右，从下到上的原则。

2. 吸声板横向安装时，企口朝上，竖向安装时，企口在右侧。

3. 多块木质吸声板在板与板组合安装时，板头与板头之间至少要留出3mm的空隙。

4. 阴阳角收边采用专用金属收边条。
